AKTYWNY SYSTEM AWARYJNEGO HAMOWANIA

  • 1
  • 2
  • 3
  • 4
  • 5

Wykorzystując informacje przesyłane przez radar 2 i kamerę 1, system oblicza odległość, która oddziela go od rowerzystów oraz pieszych znajdujących się w pobliżu.

System informuje kierowcę, czy istnieje ryzyko kolizji czołowej, aby umożliwić odpowiednie manewry awaryjne (naciśnięcie pedału hamulca i/lub obrócenie kierownicy).

W zależności od reakcji kierowcy system może wspomagać hamowanie, aby ograniczyć skutki lub zapobiec kolizji.

Uwaga: upewnij się, że przednia szyba i przedni zderzak nie są zasłonięte (przez brud, błoto, śnieg, parę wodną, tablicę rejestracyjną itp.).

System może wykorzystać maksymalną siłę układu hamulcowego do momentu całkowitego zatrzymania pojazdu, jeżeli zajdzie taka potrzeba.

Ze względów bezpieczeństwa należy zawsze zapinać pasy bezpieczeństwa i upewnić się, że bagaż nie może zostać wyrzucony i uderzyć któregoś z pasażerów.

Funkcja ta jest dodatkowym ułatwieniem w prowadzeniu pojazdu. Funkcja w żadnym razie nie zastępuje kierowcy, który musi zachować uwagę i który ponosi odpowiedzialność za utrzymanie ciągłej kontroli nad pojazdem.

Czynność

Wykrywanie pojazdów

Jeżeli w czasie jazdy z prędkością od 7 do 170 km/h wystąpi ryzyko kolizji z pojazdem znajdującym się z przodu, system:

- ostrzega przed ryzykiem kolizji:

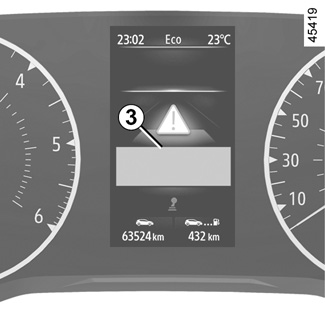

Wyświetla komunikat „Hamuj” w czerwonym kolorze na tablicy wskaźników 3 i emituje sygnał dźwiękowy.

Jeśli kierowca wciśnie pedał hamulca, a system wykryje ryzyko zderzenia, siła hamowania jest zwiększona.

- uruchamia hamulce:

jeżeli kierowca nie zareaguje na ostrzeżenie i kolizja staje się nieunikniona.

Jeżeli pojazd zatrzymał się w wyniku aktywnego hamowania awaryjnego, kierowca musi utrzymywać pojazd w bezruchu, wciskając pedał hamulca.

Uwaga: jeżeli kierowca korzysta z elementów sterujących pojazdu (kierownica, pedały itp.), system może opóźnić niektóre działanie lub nie aktywować się.

Specjalne cechy ostrzeżeń

W zależności od prędkości, ostrzeżenie i hamowanie mogą być aktywowane jednocześnie.

Cechy szczególne pojazdów stojących

Pojazdy stojące są wykrywane, gdy pojazd porusza się z prędkością od około 7 do 80 km/h. System nie jest aktywny i nie wysyła ostrzeżenia o nieruchomych pojazdach po przekroczeniu prędkości około 80 km/h.

W razie manewru awaryjnego można zatrzymać hamowanie w dowolnym momencie. W tym celu należy:

- wciśnięcie pedału przyspieszenia;

lub

- skręcić kierownicą w celu wykonania manewru omijania.

Wykrywanie pieszych i rowerzystów

(zależnie od wersji pojazdu)

Jeżeli w czasie jazdy z prędkością od 7 do 80 km/h wystąpi ryzyko kolizji z rowerzystą lub pieszym, system:

- ostrzega przed ryzykiem kolizji:

Wyświetla komunikat „Hamuj” w czerwonym kolorze na tablicy wskaźników 3 i emituje sygnał dźwiękowy.

Jeśli kierowca wciśnie pedał hamulca, a system wykryje ryzyko zderzenia, siła hamowania jest zwiększona.

- uruchamia hamulce:

jeżeli kierowca nie zareaguje na ostrzeżenie i kolizja staje się nieunikniona.

Jeżeli pojazd zatrzymał się w wyniku aktywnego hamowania awaryjnego, kierowca musi utrzymywać pojazd w bezruchu, wciskając pedał hamulca.

Uwaga: jeżeli kierowca korzysta z elementów sterujących pojazdu (kierownica, pedały itp.), system może opóźnić niektóre działanie lub nie aktywować się.

Specjalne cechy ostrzeżeń

W zależności od prędkości, ostrzeżenie i hamowanie mogą być aktywowane jednocześnie.

W razie manewru awaryjnego można zatrzymać hamowanie w dowolnym momencie. W tym celu należy:

- wciśnięcie pedału przyspieszenia;

lub

- skręcić kierownicą w celu wykonania manewru omijania.

Włączanie, wyłączanie systemu

Pojazdy wyposażone w ekran multimedialny 4

Aby włączyć lub wyłączyć funkcję, skorzystać z instrukcji systemu multimediów.

Wybrać „ON” lub „OFF”.

Pojazdy niewyposażone w ekran multimedialny

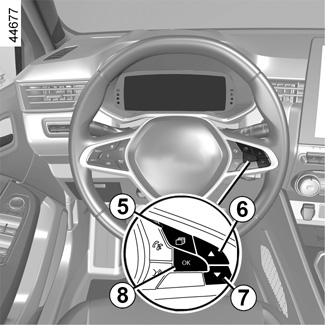

- Gdy pojazd stoi, nacisnąć przełącznik 5 niezbędną ilość razy, aby przejść do zakładki „Pojazd”;

- naciskaj przycisk 6 lub 7, aby wyświetlić menu „Ustawienia”. Nacisnąć przełącznik 8 OK;

- naciskaj przycisk 6 lub 7, aby wyświetlić menu „POMOC JAZDY”. Nacisnąć przełącznik 8 OK;

- naciskać element sterujący 6 lub 7, aby przejść do menu „Hamowanie aktyw.”, a następnie nacisnąć 8 OK.

Nacisnąć ponownie przełącznik 8 OK, aby włączyć lub wyłączyć funkcję:

= funkcja włączona

< funkcja wyłączona

Po wyłączeniu systemu zapala się lampka kontrolna lub, w zależności od pojazdu, lampka kontrolna na tablicy wskaźników.

System ponownie się uruchamia po każdym włączeniu zapłonu w pojeździe.

Czasowe zawieszenie działania

Jeżeli system wykryje tymczasową usterkę, zapala się lampka ostrzegawcza lub, w zależności od pojazdu, lampka ostrzegawcza na tablicy wskaźników.

Możliwe przyczyny:

- czasowy zanik obrazu z radaru/kamery (oślepienie słońcem, oślepienie światłami mijania, złe warunki atmosferyczne itp.). System wznowi działanie, gdy widoczność ulegnie poprawie;

- system zostaje chwilowo wyłączony (np. przedni lub tylny zderzak jest zasłonięty przez brud, błoto, śnieg, kondensację itp.). W takim przypadku należy zaparkować pojazd i wyłączyć silnik. Oczyść przednią szybę i przedni zderzak. Po następnym uruchomieniu silnika lampka ostrzegawcza i komunikat znikają.

W przeciwnym razie przyczyną może być inny problem; należy skontaktować się z autoryzowanym dealerem.

Nieprawidłowości w działaniu

© i , lub, w zależności od pojazdu, lampka kontrolna na tablicy wskaźników wskazuje, że system wykrył usterkę. Należy skontaktować się z Autoryzowanym Partnerem marki.

Aktywne hamowanie awaryjne

Funkcja ta jest dodatkowym ułatwieniem w prowadzeniu pojazdu. Funkcja w żadnym razie nie zastępuje kierowcy, który musi zachować uwagę i który ponosi odpowiedzialność za utrzymanie ciągłej kontroli nad pojazdem. Włączenie funkcji może być opóźnione lub uniemożliwione, gdy system wykryje wyraźne oznaki kontroli pojazdu przez kierowcę (zmianę położenia kierownicy, pedałów itp.).

System nie może być aktywny:

- gdy dźwignia skrzyni biegów znajduje się w położeniu neutralnym lub pedał sprzęgła zostanie wciśnięty w ciągu około dziesięciu sekund;

- włączony jest hamulec parkingowy;

- gdy nastąpiła aktywacja systemu ESP (ESC).

Czynności/naprawy systemu

- W przypadku zderzenia istnieje ryzyko przestawienia radaru i/lub kamery, co może wpłynąć na działanie systemu. Wyłączyć funkcję i skontaktować się z autoryzowanym serwisem.

- Wszystkie czynności (naprawy, wymiana części, poprawki lakiernicze itd.) w obrębie radaru i/lub kamery muszą wykonywać wykwalifikowani specjaliści.

Jedynie partner marki jest upoważniony do naprawy systemu.

Wystąpienie zakłóceń w działaniu systemu

Działanie systemu może być zakłócone przez pewne warunki i okoliczności, takie jak:

- złożona infrastruktura (metalowy most, tunel itp.);

- złe warunki atmosferyczne (śnieg, grad, gołoledź itp.);

- słaba widoczność (noc, mgła itp.);

- niski kontrast między obiektami (pojazdami, pieszymi itp.) i otoczeniem (np. pieszy ubrany w białą odzież na tle łąki pokrytej śniegiem itp.);

- oślepienie (rażące słońce, światła pojazdów nadjeżdżających z przeciwka itp.);

- zanieczyszczona przednia szyba (brud, lód, śnieg, skropliny itp.);

- ...

W tych warunkach system może nie reagować lub może nieumyślnie zainicjować hamowanie.

Ograniczenia działania systemu

- Przy każdym uruchamianiu pojazdu system przeprowadza kalibrację zgodnie z otoczeniem pojazdu i może być nieaktywny przez czas od około dwóch do pięciu minut;

- Pojazd poruszający się w przeciwnym kierunku nie powoduje aktywacji żadnego ostrzeżenia ani nie zakłóca działania systemu;

- Radar i kamerę należy utrzymywać w czystości; nie wolno wykonywać żadnych modyfikacji na poziomie tych elementów, aby zapewnić prawidłowe działanie systemu;

- system może nie działać skutecznie w przypadku pojazdów o niewielkich rozmiarach, takich jak motocykle;

- system może nie działać prawidłowo, gdy nawierzchnia jest śliska (deszcz, śnieg, gołoledź itp.);

- aby zapewnić prawidłowe działanie, system musi wykryć cały kontur ciała pieszego. W związku z powyższym, system nie wykrywa:

- pieszych w ciemności lub w warunkach słabego oświetlenia;

- pieszych, którzy są widoczni tylko częściowo:

- pieszych, których wzrost nie przekracza 80 cm;

- pieszych, którzy przenoszą duże przedmioty;

- ...

W tych warunkach system może nie reagować lub może nieumyślnie zainicjować hamowanie.

Wyłączenie funkcji

Należy wyłączyć funkcję, jeżeli:

- nie działają światła stopu;

- okolice kamery zostały uszkodzone (np. po wewnętrznej lub zewnętrznej stronie przedniej szyby);

- przednia część pojazdu została uszkodzona (uderzenie, zadrapanie na radarze itp.);

- pojazd jest holowany (awaria);

- przednia szyba jest pęknięta lub zniekształcona (nie wolno naprawiać szyby w obszarze kamery; należy zlecić jej wymianę autoryzowanemu serwisowi);

- pojazd nie jedzie po asfaltowej drodze.

W przypadku nieprawidłowego działania system należy wyłączyć i skontaktować się z autoryzowanym serwisem.

Przerwanie funkcji

W każdej chwili można wyłączyć funkcję aktywnego hamowania. W tym celu należy szybko wcisnąć pedał przyspieszenia lub obrócić kierownicę tak, jak w trakcie wykonywania manewru omijania przeszkody.
