Funkcja Vehicle to Load (V2L)
Funkcja Vehicle to Load (V2L)
Po zatrzymaniu pojazdu i zaciągnięciu hamulca postojowego funkcja "Vehicle to Load
(V2L)" umożliwia podłączenie urządzeń elektrycznych bezpośrednio do pojazdu.
System zapewnia zasilanie prądem przemiennym (maks. 16 A/3,7 kW) z wykorzystaniem
energii elektrycznej zgromadzonej w akumulatorze napędowym pojazdu .
Złącze V2L umożliwia podłączanie urządzeń elektrycznych do gniazda ładowania z przodu
pojazdu.
Ważne zalecenia
OSTRZEŻENIE
Prosimy o uważne przeczytanie tych zaleceń. Ich nieprzestrzeganie może wiązać się
z ryzykiem wystąpienia pożaru, poważnych obrażeń lub porażenia prądem elektrycznym,
a w konsekwencji prowadzić do śmierci.
Środki ostrożności, które należy podjąć podczas korzystania z funkcji V2L.
Nie próbuj zasilać domu, ponieważ może to prowadzić do uszkodzeń i porażenia prądem.
Podczas korzystania z funkcji V2L nie myj pojazdu ani nie pracuj w komorze silnika.
Nie używaj funkcji V2L:
- Jeśli w złączu V2L lub w gnieździe ładowania pojazdu znajduje się woda;
- jeśli złącze V2L pojazdu lub gniazdo wejściowe ładowania pojazdu jest uszkodzone (pęknięcie, ślady korozji, odbarwienie itp.), skontaktuj się z ASO w celu zorganizowania wymiany;
- na zewnątrz, jeżeli warunki pogodowe są nieodpowiednie (np. pada deszcz lub trwa burza z piorunami).
Na złączu V2L nie wolno umieszczać metalowych przedmiotów.
Nie modyfikuj złącza V2L ani nie ingeruj w nie podczas korzystania z funkcji V2L.
Nigdy nie podłączaj adaptera do złącza V2L.
Środki ostrożności, które należy podjąć podczas obsługiwania i użytkowania złącza
V2L.
Używaj wyłącznie złącza V2L dostępnego fabrycznie w pojeździe. Złącze V2L jest zaprojektowane
specjalnie dla danego pojazdu. Ze względu na bezpieczeństwo używanie złącza V2L niezgodnego
z zaleceniami producenta jest surowo wzbronione. Aby uzyskać więcej informacji na
temat tego, które złącze V2L jest odpowiednie dla danego pojazdu, skonsultuj się z
ASO.
Nie opieraj żadnych przedmiotów o złącze V2L, nie wieszaj urządzeń za kabel zasilający
z gniazdka prądu przemiennego (AC) na złączu V2L. Ryzyko powstania uszkodzeń.
Należy dbać o złącze V2L. Nie demontuj go, nie zanurzaj w wodzie ani nie ciągnij,
gdy jest podłączone, i nie pozwól, aby cokolwiek o nie uderzyło. Regularnie sprawdzaj
stan złącza przed każdym użyciem.
Środki ostrożności, które należy podjąć podczas korzystania z urządzeń elektrycznych/elektronicznych.
Przed podłączeniem i użyciem urządzenia (przedłużacza, wtyczek wielofunkcyjnych itp.)
należy zapoznać się ze środkami ostrożności dotyczącymi użytkowania opisanymi w jego
instrukcji obsługi.
Nie podłączaj:
- urządzeń wymagających ciągłego zasilania, takich jak sprzęt medyczny. W zależności od warunków pracy pojazdu zasilanie może zostać przerwane;
- urządzeń o poborze prądu większym niż 16 A;
- urządzeń, które nie są zgodne z krajowymi przepisami i normami;
- uszkodzonych urządzeń (jednostek, kabli itp.);
- urządzeń, których wstępne zalecenia dotyczące użytkowania nie są dostosowane do środowiska, w którym będą użytkowane (zagrożenia związane z kontaktem z pyłem i wodą);
- więcej niż jednego rozgałęziacza. Jeżeli go używasz, nie podłączaj produktów pobierających więcej niż 8 A;
- przedłużacza o długości ponad 20 m. Jeśli go używasz, pamiętaj, aby całkowicie go rozwinąć.

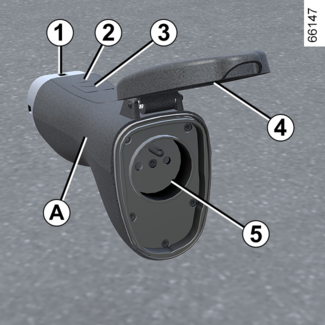

Złącze funkcji Vehicle to Load (VLC) A
- 1.
- Gniazdo ładowania.
- 2.
- Lampka ostrzegawcza sygnalizująca pracę.
- 3.
- Wyłącznik.
- 4.
- Pokrywa ochronna.
- 5.
- Gniazdo sieciowe AC.
Złącze V2L jest przechowywane w zestawie narzędzi, który znajduje się pod wykładziną
bagażnika.
Porada
Przed przystąpieniem do konserwacji złącza V2L upewnij się, że jest ono odłączone.
Wyczyść złącze ściereczką lekko zwilżoną wodą.
Podczas czyszczenia upewnij się, że ściereczka nie styka się z końcówkami złącza (złączami,
stykami ładowania), aby uniknąć ryzyka korozji.
Czynność
OSTRZEŻENIE
Podczas używania funkcji V2L hamulec postojowy musi być zawsze zaciągnięty.
Porada
Należy przestrzegać kolejności podłączania/odłączania złącza V2L.
Porada
Przed podłączeniem lub odłączeniem urządzenia upewnij się, że lampka kontrolna 2 na złączu złącza V2L jest wyłączona.
Podłączanie złącza V2L
Gdy pojazd jest nieruchomy, elementy otwierające są odblokowane, a zapłon wyłączony:

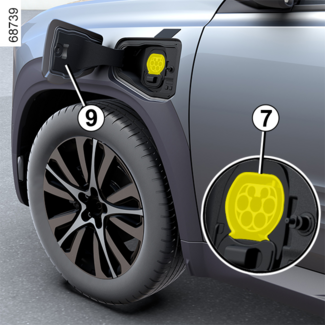

- naciśnij klapkę gniazda ładowania 9, aby ją odblokować;

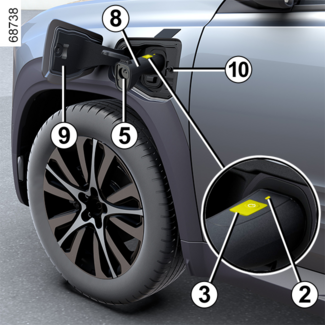

- chwyć za uchwyt złącza 8 i podłącz końcówkę 1 złącza do gniazda ładowania pojazdu 7;
- delikatnie pociągając za uchwyt 8, sprawdź, czy złącze V2L jest prawidłowo podłączone. Przed rozpoczęciem rozładowania następuje zablokowanie gniazda. Złącze V2L jest automatycznie blokowane w pojeździe. Uniemożliwia to odłączenie złącza od pojazdu;
- podłącz urządzenie elektryczne do gniazda AC złącza V2L 5;
- naciśnij przełącznik złącza V2L 3 przez co najmniej trzy sekundy, aż lampka kontrolna 2 zaświeci się na zielono. Funkcja V2L jest włączona, lampka kontrolna na gnieździe ładowania 10 miga na zielono, a urządzenie elektryczne jest zasilane.
Uwaga: nie ciągnij za uchwyt 8, gdy złącze V2L jest zablokowane w pojeździe.

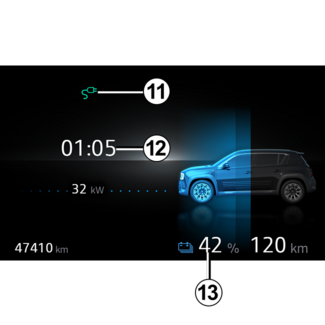

Po rozpoczęciu poboru prądu na tablicy wskaźników wyświetlane są następujące informacje:
- lampka kontrolna 11 wskazuje, że pojazd jest podłączony do złącza V2L;
- szacowany czas 12 pozostały do osiągnięcia minimalnego progu naładowania akumulatora;
- poziom naładowania akumulatora 13.
Uwaga: zasilanie wyłącza się automatycznie, gdy:
- funkcja V2L nie jest używana przez około godzinę (brak urządzeń elektrycznych podłączonych do gniazda AC 5 złącza V2L lub brak zużycia energii);
- zostało podłączone urządzenie elektryczne wymagające mocy większej niż maksymalna;
- przełącznik 3 złącza V2L jest wciśnięty co najmniej przez trzy sekundy;
- osiągnięto minimalny próg naładowania akumulatora napędowego skonfigurowany przy użyciu wyświetlacza multimedialnego.
Po wyłączeniu zasilania na tablicy wskaźników jest wyświetlany komunikat z potwierdzeniem.
Odłączenie złącza V2L
Mając kartę przy sobie lub gdy elementy otwierane w pojeździe są odblokowane:

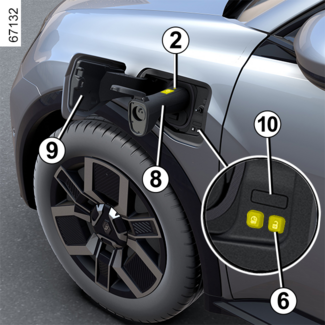

- naciśnij przycisk
6 znajdujący się obok gniazda ładowania, aby zatrzymać rozładowywanie. Lampka kontrolna 2 gaśnie, lampka kontrolna na gnieździe ładowania 10 gaśnie, a funkcja V2L jest wyłączona;
- złącze V2L zostanie automatycznie odblokowane w pojeździe. Umożliwia to odłączenie złącza od pojazdu;
- odłącz urządzenie elektryczne i chwyć za uchwyt złącza 8 V2L, aby odłączyć je od pojazdu w ciągu około 15 sekund. W przeciwnym razie gniazdo ładowania 7 zostanie automatycznie ponownie zablokowane;
- zamknij i dociśnij klapkę gniazda ładowania 9, aby ją zablokować;
- włóż złącze V2L do schowka.
Porada
Nie prowadź pojazdu, gdy klapka ładowania 9 jest otwarta. Po odłączeniu złącza V2L od pojazdu upewnij się, że osłona jest założona
i klapka gniazda do ładowania 9 jest prawidłowo zamknięta.
Ustawienia

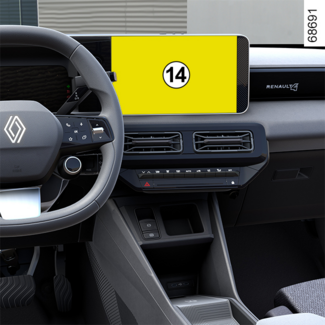

Wartość progową minimalnego poziomu naładowania akumulatora napędowego można ustawić
na ekranie multimedialnym 14.
W celu uzyskania dodatkowych informacji odnieś się do instrukcji dotyczącej multimediów.
Nieprawidłowości w działaniu
W przypadku awarii działania lampka kontrolna 2 na złączu V2L zgaśnie, a zasilanie (rozładowanie) V2L wyłączy się automatycznie.
Na tablicy wskaźników pojawia się ostrzegawczy komunikat.
W przypadku wewnętrznej awarii funkcji V2L na tablicy wskaźników pojawi się komunikat "V2L rozładowanie niemożliwe V2L skontroluj": odłącz urządzenie elektryczne i odłącz złącze V2L. Należy skontaktować się z Autoryzowanym
Partnerem marki.
W przypadku awarii funkcji V2L z urządzenia podłączonego do gniazda AC złącza V2L, na tablicy wskaźników wyświetlany jest komunikat "V2L rozładowanie niemożliwe Usterka podłączonego urządzenia":
- odłącz urządzenie elektryczne i złącze V2L;
- sprawdź, czy urządzenie i złącze V2L nie są uszkodzone i czy wtyczka zasilania nie jest uszkodzona lub skorodowana;
- upewnij się, że urządzenie elektryczne nie przekracza maksymalnej mocy, jaką może zapewnić pojazd.
Jeżeli problem nadal występuje, należy zwrócić się do Autoryzowanego Partnera marki.
