Nawiewy: dysze wylotu powietrza

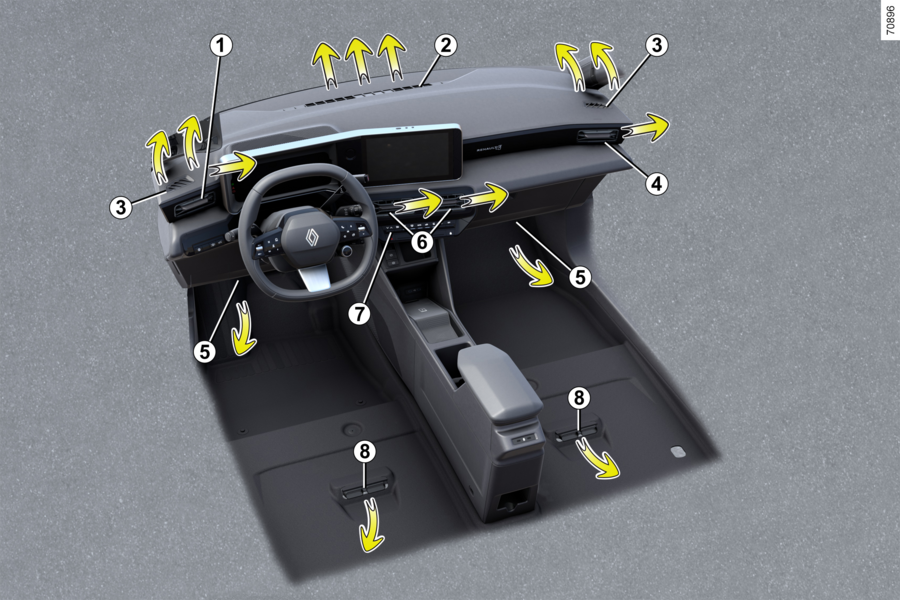

Wyloty powietrza

1.
Nawiewy po stronie kierowcy
2.
Dysza nawiewu na przednią szybę.
3.
Dysza nawiewu powietrza na boczną szybę.
4.
Nawiewy po stronie pasażera.
5.
Przednie nawiewy ciepłego powietrza na nogi pasażerów.
6.
Nawiewy centralne
7.
Panel sterowania
8.
Tylne nawiewy ciepłego powietrza na nogi pasażerów.

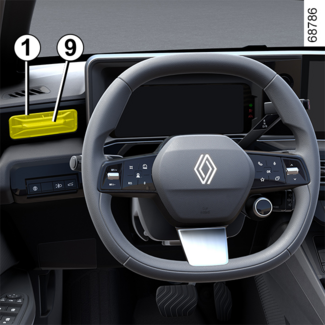

Nawiew po stronie kierowcy 1

Kierunek nawiewu
Aby skierować strumień powietrza, obróć nawiew 1 suwakiem 9.
Aby zamknąć: przesuń suwak 9 w stronę przeciwną do kierownicy, poza punkt oporu.
Aby otworzyć: przesuń suwak 9 w kierunku kierownicy.

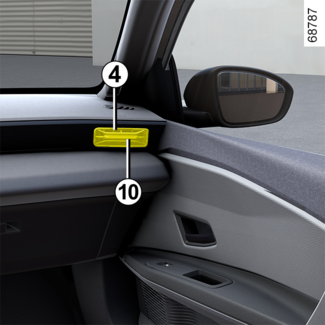

Nawiew po stronie pasażera 4

Kierunek nawiewu
Aby skierować strumień powietrza, obróć nawiew 4 suwakiem 10.
Aby zamknąć: przesuń suwak 10 w kierunku zewnętrznej strony przedniego panelu, poza punkt oporu.
Aby otworzyć: przesuń suwak 10 w kierunku wewnętrznej strony przedniego panelu.

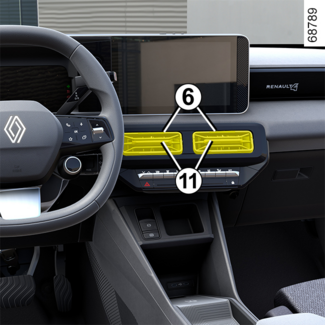

Nawiewy centralne 6

Kierunek nawiewu
Aby skierować strumień powietrza, obróć nawiewy 6 suwakami 11.
Aby zamknąć: przesuń suwak 11 w kierunku wewnętrznej strony przedniego panelu.
Aby otworzyć: przesuń suwak 11 w kierunku zewnętrznej strony przedniego panelu, poza punkt oporu.
Porada
Nie mocuj żadnych przedmiotów do nawiewów powietrza (np. uchwytów na telefon).
Ryzyko powstania uszkodzeń.

Siła nawiewu

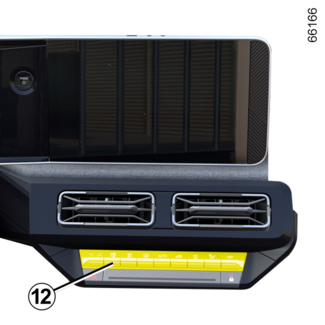

Aby regulować przepływ powietrza z otworów wentylacyjnych 1, 4 i 6, naciśnij i podnieś element sterujący 12 do żądanego poziomu.
Aby zapobiec powstaniu nieprzyjemnych zapachów w samochodzie, należy stosować wyłącznie środki przewidziane do tego celu. Skontaktować się z Autoryzowanym Partnerem marki.
OSTRZEŻENIE
Nie należy niczego wprowadzać do układu wentylacji w samochodzie (np. w przypadku pojawienia się nieprzyjemnego zapachu, itd.).
Ryzyko powstania uszkodzeń lub pożaru.
