Pokrywa komory przedniej

  • 1
  • 2
  • 3
  • 4
  • 5

Pokrywa komory przedniej

Odblokowanie zabezpieczenia pokrywy komory silnika

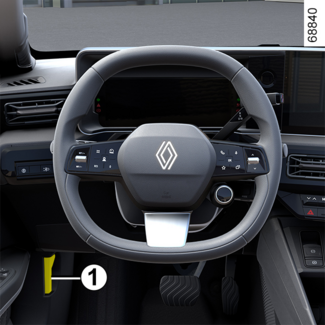

W celu otwarcia pociągnij dźwignię 1 znajdującą się z lewej strony deski rozdzielczej.
OSTRZEŻENIE
Nie wykonywać żadnych czynności pod pokrywą komory silnika podczas ładowania pojazdu lub jeśli zapłon nie jest wyłączony.
OSTRZEŻENIE
Nie należy opierać się o pokrywę komory silnika ze względu na możliwość jej przypadkowego zamknięcia.
Aby odblokować, należy przytrzymać dźwignię 2 w lewym położeniu podczas podnoszenia komory silnika.
OSTRZEŻENIE
W przypadku nawet niewielkiego uderzenia w osłonę chłodnicy lub pokrywę komory silnika, należy jak najszybciej zlecić wykonanie kontroli zamka pokrywy Autoryzowanemu Partnerowi marki.
OSTRZEŻENIE
Układ napędowy pojazdu elektrycznego jest zasilany prądem o wysokim napięciu.
System może być gorący w trakcie działania oraz po wyłączeniu zapłonu.
Należy przestrzegać ostrzeżeń znajdujących się na etykietach obecnych w pojeździe.
Jakiekolwiek naprawy lub modyfikacje instalacji elektrycznej "wysokiego napięcia" pojazdu (części, przewody, złącza, akumulator napędowy) są surowo zabronione.
Niebezpieczeństwo poważnych poparzeń lub porażeń prądem elektrycznym mogących spowodować śmierć.
Ponadto, w każdej chwili, może włączyć się wentylator chłodnicy. Naklejka ostrzegawcza w komorze silnika przypomina o tym ostrzeżeniu.
Ryzyko obrażeń

Otwieranie/zamykanie komory przedniej

Otwieranie pokrywy komory silnika

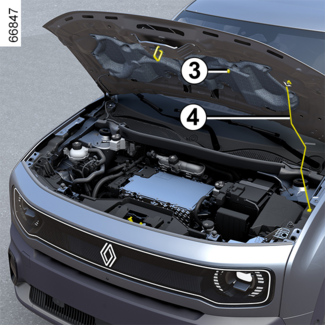

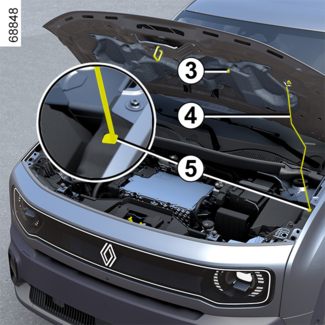

Po podniesieniu pokrywy komory silnika i wyjęciu siłownika 4 z uchwytu 3, dla własnego bezpieczeństwa koniecznie ustaw siłownik w gnieździe 5.

Zamykanie pokrywy komory silnika

Przed zamknięciem pokrywy należy sprawdzić, czy żaden przedmiot nie pozostał w komorze silnika.
Aby zamknąć pokrywę komory silnika, ponownie wsuń siłownik 4 w gniazdo 3. Chwyć pokrywę pośrodku przedniej krawędzi, obniż ją do wysokości około 30 cm nad przednim pasem i puść. Zamek zostanie zablokowany samoczynnie pod ciężarem pokrywy komory silnika.
OSTRZEŻENIE
Podczas wykonywania czynności pod pokrywą komory silnika, należy sprawdzić, czy dźwignia wycieraczek znajduje się w położeniu zatrzymania.
Ryzyko obrażeń
OSTRZEŻENIE
Sprawdzić prawidłowe zablokowanie pokrywy.
Upewnić się, że nic nie utrudnia działania blokady (żwir, szmatka, itd.).
OSTRZEŻENIE
Po każdej pracy w komorze silnika należy upewnić się, że niczego tam nie pozostawiliśmy (szmata, narzędzia...)
Mogłoby to spowodować uszkodzenie silnika lub wywołać pożar.
