Zapobieganie zmianie pasa ruchu

Prezentacja

Na postawie informacji z kamery 1 funkcja inicjuje działania korygujące w układzie kierowniczym pojazdu, gdy pojazd przecina linię ciągłą lub przerywaną albo zbliża się do pobocza drogi (pasa rozdzielającego, barierki, chodnika, nasypu itp.) bez włączonych kierunkowskazów.
W zależności od ustawienia, w przypadku przekroczenia przerywanej linii bez włączenia kierunkowskazów funkcja:
  • ostrzega kierowcę bez działań korygujących na układzie kierowniczym;
lub
  • inicjuje działania korygujące za pomocą układu kierowniczego.
Porada
W każdej chwili można przejąć kontrolę nad pojazdem, zmieniając położenie kierownicy.

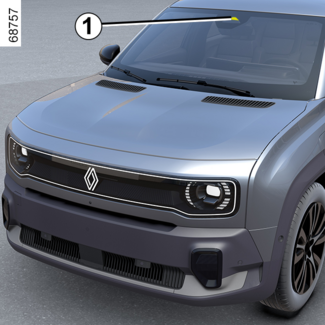

Lokalizacja kamery 1

Upewnij się, że przednia szyba nie jest zanieczyszczona (brud, błoto, śnieg, zaparowanie itd.).
OSTRZEŻENIE
Funkcja ta jest dodatkowym ułatwieniem w prowadzeniu pojazdu. Funkcja w żadnym razie nie zastępuje kierowcy, który musi zachować uwagę i który ponosi odpowiedzialność za utrzymanie ciągłej kontroli nad pojazdem.

Włączanie/wyłączanie

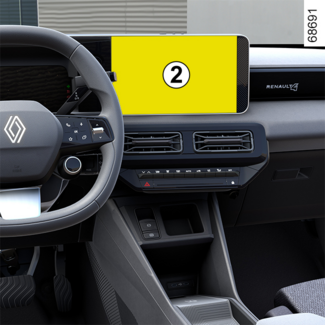

Z poziomu ekranu multimedialnego 2

W celu uzyskania dalszych informacji należy zapoznać się z instrukcją dotyczącą multimediów.

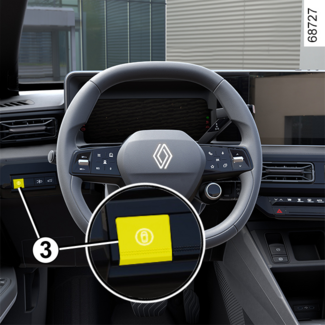

Za pomocą przełącznika 3

  • Aby wyłączyć funkcję, jeżeli została wyłączona w trybie "Perso" funkcji "My Safety" MY SAFETY, naciśnij dwukrotnie przełącznik 3. Lampka ostrzegawcza zapala się na żółto na tablicy wskaźników.
  • Aby ponownie wyłączyć funkcję, naciśnij przełącznik 3 raz. Na tablicy wskaźników świeci się lampka ostrzegawcza .

Czynność

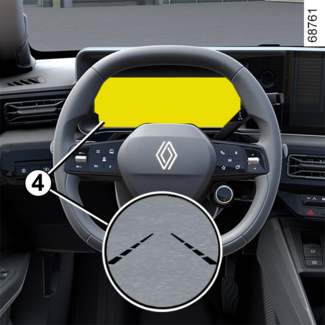

Kiedy funkcja jest aktywna, lampka ostrzegawcza oraz wskaźniki linii znajdujących się z lewej i prawej strony 4 wyświetlają się na szaro na tablicy wskaźników.
Funkcja może wysłać ostrzeżenie lub zainterweniować, jeżeli prędkość pojazdu wynosi powyżej około 65 km/h i lampka ostrzegawcza oraz wskaźniki prawej lub lewej linii 4 są wyświetlane na biało.
Aktywacja funkcji następuje, jeżeli pojazd:
  • zbliża się do pobocza bez włączonych kierunkowskazów;
  • przejeżdża ciągłą linię bez włączonych kierunkowskazów;
  • przejeżdża linię przerywaną bez włączonych kierunkowskazów, jeżeli wybrane jest ustawienie "Zachowanie pojazdu na linii przerywanej".
W takich przypadkach:
  • funkcja inicjuje działania w układzie kierowniczym pojazdu w celu dokonania korekty toru jazdy samochodu;
  • lampka ostrzegawcza i wskaźnik 4 na tablicy wskaźników po stronie przekroczonej linii zmienia kolor na żółty.
Jeżeli działanie korygujące w układzie kierowniczym jest niewystarczające, lampka ostrzegawcza i wskaźnik 4 na tablicy wskaźników po stronie przekroczonej linii zmieniają kolor na czerwony, czemu towarzyszą drgania kierownicy.
Gdy ustawienie "Działanie związane z linią przerywaną" nie jest wybrane, funkcja aktywuje alarm, jeżeli pojazd przekroczy linię przerywaną bez włączonych kierunkowskazów, a pobocze nie znajduje się wystarczająco blisko linii.
W takim przypadku funkcja ostrzega kierowcę:
  • przez drgania kierownicy;
i
  • lampka ostrzegawcza i wskaźnik 4 na tablicy wskaźników po stronie przekroczonej linii zmienia kolor na czerwony.
Uwaga: funkcja umożliwia delikatne ścinanie zakrętów.

Przypadki szczególne

Ostrzeżenie "Utrzymuj kontrolę"
  • Jeżeli system działa i nie wykrywa żadnej aktywności kierowcy na kierownicy, na tablicy wskaźników pojawia się ostrzeżenie "Utrzymuj kontrolę" wraz z sygnałem dźwiękowym oraz, w zależności od wersji pojazdu, lampka ostrzegawcza będzie świecić na czerwono, dopóki kierowca nie przejmie z powrotem kontroli nad pojazdem.
  • Jeżeli system działa zbyt długo, na tablicy wskaźników pojawi się komunikat "Utrzymuj kontrolę" wraz z sygnałem dźwiękowym oraz, zależnie od pojazdu, lampka ostrzegawcza  świeci się na czerwono, a wskaźnik 4 po stronie danej linii miga, dopóki kierowca nie przejmie z powrotem kontroli nad pojazdem.
Porada
Można przerwać korektę toru jazdy w dowolnym momencie, poruszając kierownicą.

Pojazd wyposażony w system "Active driver assist"

Jeżeli funkcja "Utrzymywanie pojazdu na środku pasa ruchu" jest włączona wraz z funkcją "Zapobieganie zjeżdżaniu z pasa ruchu", działanie lampki ostrzegawczej będzie się zmieniać w następujący sposób:
  • aktywna funkcja "Utrzymywanie pojazdu na środku pasa ruchu": zielona lampka ostrzegawcza zastępuje białą lub szarą lampkę ostrzegawczą na tablicy wskaźników. W związku z tym informacje o statusie funkcji "Utrzymywanie pojazdu na środku pasa ruchu" są przekazywane priorytetowo;
  • funkcja "Utrzymywanie pojazdu na środku pasa ruchu" jest w trybie czuwania, funkcja "Zapobieganie zjeżdżaniu z pasa ruchu" nie jest gotowa do włączenia ani nie jest włączona: na tablicy wskaźników szara lampka ostrzegawcza zastępuje białą lub szarą lampkę ostrzegawczą . W związku z tym informacje o statusie funkcji "Utrzymywanie pojazdu na środku pasa ruchu" są przekazywane priorytetowo;
  • funkcja "Utrzymywanie pojazdu na środku pasa ruchu" jest w trybie czuwania, funkcja "Zapobieganie zjeżdżaniu z pasa ruchu" aktywna lub w trybie gotowości: na tablicy wskaźników lampka ostrzegawcza świeci na czerwono. W związku użytkownik zostanie poinformowany przede wszystkim o statusie funkcji "Zapobieganie zjeżdżaniu z pasa ruchu".
W każdym przypadku kierowca jest zawsze informowany o stanie funkcji, gdy steruje układem kierowniczym pojazdu. Najbardziej przydatne informacje są zawsze wyświetlane.

Funkcja tymczasowo niedostępna/wyłączona

System jest tymczasowo niedostępny lub wyłączony w następujących przypadkach:
  • zbyt szybkie przekroczenie linii;
  • jazda po linii;
  • około cztery sekundy po zmianie pasa ruchu;
  • pokonywanie ostrego łuku;
  • ograniczona widoczność;
  • jeden z kierunkowskazów jest włączony;
  • włączenie świateł awaryjnych;
  • włączenie biegu wstecznego;
  • silne przyspieszenie;
  • zmiana szerokości pasa ruchu;
  • działanie elektronicznego systemu stabilizacji toru jazdy;
  • działanie układu zapobiegającego blokowaniu kół podczas hamowania;
  • aktywacja aktywnego systemu awaryjnego hamowania;
  • interwencja innej funkcji sterującej układem kierowniczym, takiej jak funkcja utrzymywania pojazdu na środku pasa ruchu.
Gdy funkcja jest niedostępna, lampka ostrzegawcza i wskaźniki korekty w lewo i prawo 4 świecą na szaro na tablicy wskaźników.
Jeżeli przednia kamera jest zasłonięta, na tablicy wskaźników pojawia się komunikat "Kamera przód brak widoczności". Należy wyczyścić obszar, w którym znajdują się czujniki.

Automatyczne wyłączanie

Funkcja wyłącza się automatycznie w następujących przypadkach:
  • system kontroli dynamiki pojazdu jest wyłączony;
  • elektroniczny układ stabilizacji toru jazdy działa nieprawidłowo;
  • układ zapobiegający blokowaniu kół podczas hamowania działa nieprawidłowo;
  • Hak holowniczy jest elektrycznie połączony z gniazdem zaczepu przyczepy;
  • zapala się lampka ostrzegawcza .
Gdy funkcja jest nieaktywna, lampka ostrzegawcza świeci na żółto na tablicy wskaźników.

Dostosowywanie ustawień za pomocą ekranu multimedialnego 2

Za pomocą przełącznika 3

Procedura uzyskiwania dostępu do ustawień funkcji z ekranu multimedialnego 2 jest opisana w instrukcji systemu multimediów:
  • "Interwencja na linii przerywanej": użyj tego ustawienia, aby wybrać działanie funkcji, gdy pojazd przekroczy linię przerywaną bez włączonych kierunkowskazów:
    • wybrane ustawienie: funkcja może zainicjować działanie w układzie kierowniczym pojazdu w celu dokonania korekty toru jazdy;
    • ustawienie niewybrane: funkcja może ostrzegać kierowcę za pomocą wibracji kierownicy bez korygowania toru jazdy pojazdu.
  • "Intens. wibracji": dostosowanie drgań kierownicy dla funkcji zapobiegania zmianie pasie ruchu;
  • "Przewidywanie opuszczenia pasa": ustawienie poziomu czułości wykrywania linii. W tym celu wybrać:
    • “Późno”: linia wykryta przy przekroczeniu;
    • “Standard”: wykrywanie linii przy zbliżaniu;
    • „Wcześnie” linia wykryta w pobliżu.
W celu uzyskania dodatkowych informacji odnieś się do instrukcji dotyczącej multimediów.

Nieprawidłowości w działaniu

Gdy system wykryje usterkę, wskaźniki lewej i prawej linii oraz lampka ostrzegawcza świecą w kolorze żółtym na tablicy wskaźników.
W niektórych przypadkach towarzyszy im następujący komunikat:
  • « Asystent jazdy niedostępny » ;
lub
  • « Kamera przód skontroluj » ;
lub
  • « Asystent jazdy sprawdź ».
Skontaktować się z Autoryzowanym Partnerem marki.

Ostrzeżenia

OSTRZEŻENIE
Funkcja ta jest dodatkowym ułatwieniem w prowadzeniu pojazdu. Funkcja w żadnym razie nie zastępuje kierowcy, który musi zachować uwagę i który ponosi odpowiedzialność za utrzymanie ciągłej kontroli nad pojazdem.
Obsługa/naprawy systemu
  • W przypadku zderzenia istnieje ryzyko przestawienia kamery, co może wpłynąć na działanie systemu. Wyłączyć funkcję i skontaktować się z autoryzowanym serwisem.
  • Wszystkie czynności (naprawy, wymiana części, modyfikacje przedniej szyby itp.) w obrębie kamery muszą wykonywać wykwalifikowani specjaliści.
Jedynie partner marki jest upoważniony do naprawy systemu.
Sytuacje, kiedy działanie systemu jest zakłócone
Działanie systemu może być zakłócone przez pewne warunki i okoliczności, takie jak:
  • zanieczyszczona przednia szyba (brud, lód, śnieg, skropliny itp.);
  • złożona infrastruktura (tunel itp.);
  • niesprzyjające warunki atmosferyczne (śnieg, deszcz, grad, gołoledź itp.);
  • słaba widoczność (noc, mgła itp.);
  • oznakowania poziome nakładają się (prace drogowe itp.), są trudne do rozróżnienia lub nieregularne (np. częściowo lub silnie wyblakłe linie, linie zbyt daleko od siebie, nierówna nawierzchnia drogi itp.);
  • oślepienie (rażące słońce, światła pojazdów nadjeżdżających z przeciwka itp.);
  • wąska, kręta lub pofalowana droga (wiele zakrętów itp.);
  • samochód jedzie w małym odstępie za innym pojazdem znajdującym się na tym samym pasie ruchu.
W tym przypadku funkcja "Zapobieganie zjeżdżaniu z pasa ruchu" może nie działać prawidłowo lub może nie działać wcale.
Ryzyko niespodziewanej, nieprawidłowej korekty toru jazdy lub brak korekty toru jazdy.
Wyłączanie funkcji
Należy wyłączyć funkcję, jeżeli:
  • okolice kamery zostały uszkodzone (po stronie przedniej szyby lub lusterka wstecznego w kabinie);
  • droga jest śliska (śnieg, gołoledź, aquaplaning, żwir itp.);
  • przednia szyba jest pęknięta lub zniekształcona (nie wolno naprawiać szyby w obszarze kamery; należy zlecić jej wymianę autoryzowanemu serwisowi);
  • pojazd holuje przyczepę lub przyczepę kampingową.
