Oświetlenie zewnętrzne: wymiana żarówek

Reflektory przednie

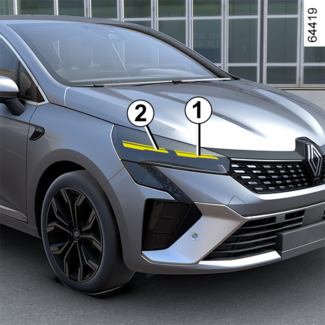

Światła drogowe/światła mijania/kierunkowskazy typu LED 1

Skontaktować się z Autoryzowanym Partnerem marki.

Diodowe światła dzienne/światła pozycyjne 2

(zależnie od wersji pojazdu)
Skontaktować się z Autoryzowanym Partnerem marki.
OSTRZEŻENIE
Wszelkie naprawy (lub modyfikacje) instalacji elektrycznej musi wykonywać autoryzowany dealer, ponieważ nieprawidłowe podłączenie może spowodować uszkodzenie urządzeń elektrycznych (przewodów, podzespołów, a w szczególności alternatora). Ponadto autoryzowany dealer dysponuje niezbędnymi częściami do montażu tych urządzeń.

Tylne światła i kierunkowskazy

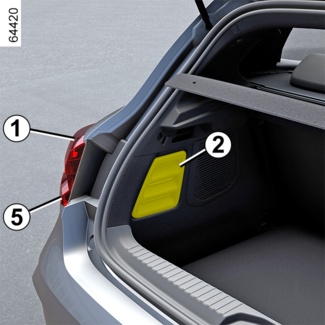

Światło pozycyjne/światło stop LED 1

Skontaktować się z Autoryzowanym Partnerem marki.

Lampka kontrolna świateł kierunkowskazów 5

  • Otworzyć pokrywę bagażnika;
  • zdjąć osłonę 2;

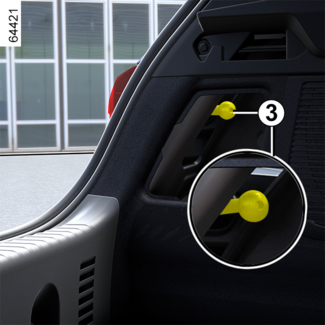

  • odkręcić nakrętkę 3;
  • odepnij lampę zespoloną, ciągnąc do tyłu od zewnętrznej strony pojazdu;

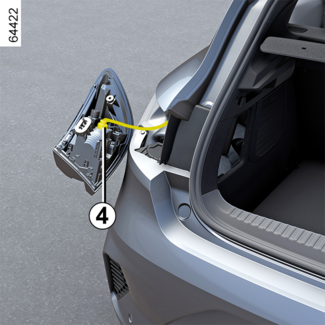

  • obrócić oprawkę 4 o ćwierć obrotu, następnie wymień żarówkę.
Typ żarówki:WY16W.
OSTRZEŻENIE
Bańki żarówek znajdują się pod ciśnieniem i w związku z tym mogą eksplodować podczas wymiany.
Ryzyko obrażeń
Zakładanie wycieraczki
Aby dokonać montażu należy wykonać czynności w odwrotnej kolejności do demontażu, uważając, aby nie uszkodzić przewodów.
Porada
Zgodnie z lokalnie obowiązującymi przepisami lub na wszelki wypadek, należy zaopatrzyć się u Autoryzowanego Partnera marki w komplet zapasowych żarówek i bezpieczników.

Światła przeciwmgielne i światła cofania 6

Należy skontaktować się z Autoryzowanym Partnerem marki.

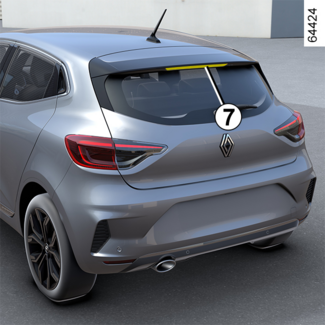

Trzecie światło stop 7

Należy skontaktować się z Autoryzowanym Partnerem marki.

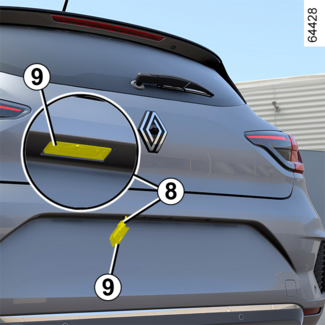

Oświetlenie tablicy rejestracyjnej 8

  • Odepnij lampkę, naciskając zaczep 9;
  • wymontować obudowę lampki, aby uzyskać dostęp do żarówki.
Typ żarówki: W5W.
OSTRZEŻENIE
Bańki żarówek znajdują się pod ciśnieniem i w związku z tym mogą eksplodować podczas wymiany.
Ryzyko obrażeń

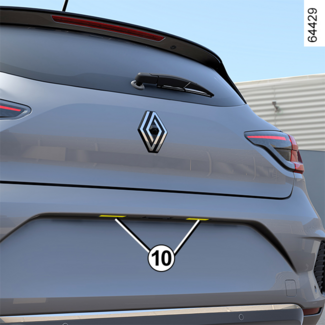

Oświetlenie tablicy rejestracyjnej typu LED 10

(zależnie od wersji pojazdu)
Należy skontaktować się z Autoryzowanym Partnerem marki.

Kierunkowskazy LED 11

(zależnie od wersji pojazdu)
Skontaktować się z Autoryzowanym Partnerem marki.
OSTRZEŻENIE
Bańki żarówek znajdują się pod ciśnieniem i w związku z tym mogą eksplodować podczas wymiany.
Ryzyko obrażeń

Cecha szczególna wersji E-tech full hybrid

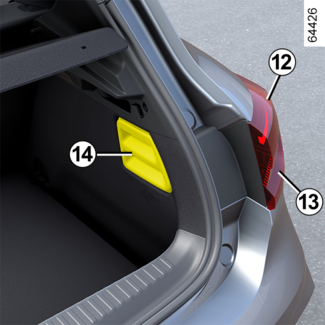

Światło pozycyjne/światło stop LED 12

Skontaktować się z Autoryzowanym Partnerem marki.

Kierunkowskazy 13

  • Otworzyć pokrywę bagażnika;
  • zdjąć osłonę 14;

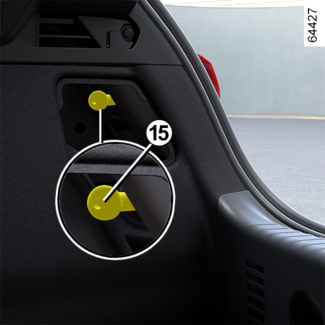

  • odkręcić nakrętkę 15;
  • odepnij lampę zespoloną, ciągnąc do tyłu od zewnętrznej strony pojazdu;

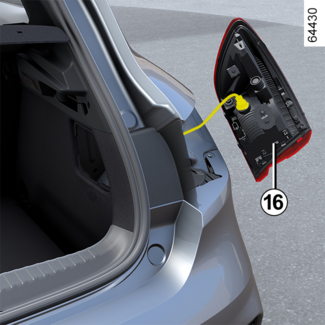

  • obrócić oprawkę 16 o ćwierć obrotu, następnie wymień żarówkę.
Typ żarówki:WY16W.
OSTRZEŻENIE
Bańki żarówek znajdują się pod ciśnieniem i w związku z tym mogą eksplodować podczas wymiany.
Ryzyko obrażeń
Zakładanie wycieraczki
Aby dokonać montażu należy wykonać czynności w odwrotnej kolejności do demontażu, uważając, aby nie uszkodzić przewodów.
Porada
Zgodnie z lokalnie obowiązującymi przepisami lub na wszelki wypadek, należy zaopatrzyć się u Autoryzowanego Partnera marki w komplet zapasowych żarówek i bezpieczników.
Porada
Podczas montażu prawego światła upewnij się, że kanał 4 został zamontowany w położeniu fabrycznym.
