ZBIORNIK ODCZYNNIKA

  • 1
  • 2
  • 3
  • 4
  • 5

W poszczególnych krajach obowiązują różne uregulowania prawne określające zasady stosowania pasów, z którymi każdy użytkownik samochodu musi się zapoznać.

Warto wiedzieć, że nieprzestrzeganie obowiązujących przepisów może spowodować pociągnięcie właściciela do odpowiedzialności karnej.

Zasada działania

Odczynnik jest przeznaczony dla silników wysokoprężnych wyposażonych w katalizator SCR (selective catalytic reduction).

Odczynniki redukują emisję spalin poprzez rozkład gazów spalinowych na parę wodną i azot.

Rzeczywiste zużycie odczynnika zależy od warunków eksploatacji pojazdu, wyposażenia i od stylu jazdy kierowcy.

Jakość odczynnika

Stosować wyłącznie odczynniki zgodne z normą ISO 22241 o parametrach zgodnych z wartościami podanymi na etykiecie umieszczonej na korku wlewu.

Napełnianie

Użytkowa pojemność zbiornika paliwa: około 11,6 l.

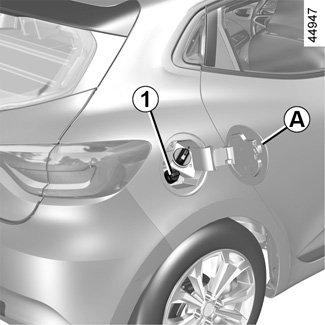

Przy wyłączonym zapłonie, otworzyć pokrywę A, następnie odkręcić korek 1.

Uwaga: przy wysokiej temperaturze zbiornika spod korka mogą się wydostać opary wodorotlenku amonu.

Samochód wyposażony w funkcję Stop and Start.

Przed rozpoczęciem tankowania odczynnika należy wyłączyć silnik (silnik nie może być w trybie czuwania): BEZWZGLĘDNIE wyłącz silnik URUCHAMIANIE, WYŁĄCZANIE SILNIKA: pojazd z kluczykiem WŁĄCZANIE I WYŁĄCZANIE SILNIKA: pojazd wyposażony w kartę.

Jeżeli pojawia się komunikat „Zablokowanie systemu za XXX km, zatankuj AdBlue", uzupełnić poziom odczynnika; zapoznać się z instrukcjami dotyczącymi tankowania.

Ryzyko unieruchomienia pojazdu.

Korek wlewu paliwa: ma specyficzną budowę.

W przypadku konieczności jego wymiany, należy upewnić się, czy oferowany korek jest identyczny, co korek oryginalny. Należy zwrócić się po radę do Autoryzowanego Partnera marki. Nie wolno myć okolic wlewu paliwa wysokociśnieniowym urządzeniem myjącym.

Środki ostrożności podczas użytkowania

Zbiornik można napełniać bezpośrednio z dystrybutora. W innych przypadkach konieczne jest przeczytanie informacji wyświetlanych na pojemniku z odczynnikiem (np. puszce lub butelce).

Podczas tankowania odczynnika zachować ostrożność. Mogą one uszkodzić odzież, obuwie, elementy nadwozia itp.

Jeżeli odczynnik wycieknie lub zanieczyści jakąkolwiek powierzchnię lakierowaną, należy go jak najszybciej spłukać zimną wodą i zetrzeć miękką szmatką.

Uwaga: jeżeli odczynnik się skrystalizuje, użyć miękkiej gąbki.

Odczynnik nie może dostać się do oczu ani na skórę. W razie konieczności, dane miejsce należy obficie opłukać wodą. Jeśli zachodzi taka potrzeba, skontaktować się z lekarzem.

W ekstremalnie niskich temperaturach

Przy mroźnej pogodzie należy napełnić zbiornik odczynnika, gdy na tablicy wskaźników pojawi się lampka kontrolna i komunikat „Dodaj AdBlue przed 1200 km”.

Przypadki szczególne

Odczynnik zamarza przy temperaturze niższej niż -10°C.

Nie wolno dolewać zamrożonego odczynnika. W razie konieczności uzupełnienia lub napełnienia zbiornika odczynnika (zapalona lampka ) zaparkować pojazd w cieplejszym miejscu, aby odczynnik powrócił do stanu ciekłego. W przeciwnym razie zlecić napełnienie zbiornika odczynnika wykwalifikowanemu specjaliście.

Po napełnieniu zbiornika odczynnika sprawdzić, czy korek i pokrywa są zamknięte, uruchomić silnik i ODCZEKAĆ 10 sekund przed wznowieniem jazdy.

Niewykonanie tej operacji spowoduje, że system automatycznie odnotuje napełnienie zbiornika dopiero po kilkudziesięciu minutach jazdy.

Komunikat „Zatankuj --- AdBlue” i/lub lampka ostrzegawcza będą wyświetlane do momentu, w którym system zarejestruje napełnienie zbiornika.

Operowanie przy jakiejkolwiek części układu jest niedozwolone. Wszelkie czynności w układzie mogą wykonywać tylko wykwalifikowani przedstawiciele naszej sieci serwisowej.

Przegląd/zakres

Informacjom wyświetlanym na tablicy wskaźników może towarzyszyć sygnał dźwiękowy.

Lampki kontrolne

Komunikat

Co robić?

-

„Poziom AdBlue prawidłowy”

-

-

„Dodaj AdBlue przed 2400 km”

Jeżeli komunikat wyświetla się przy włączaniu zapłonu, pojazdem może przejechać mniej niż 2400 km.

Dolać odczynnik do zbiornika lub zlecić wykonanie tej czynności ASO.

zapala się.

„Dodaj AdBlue przed 1200 km”

Jeżeli komunikat wyświetla się w momencie włączania zapłonu, pojazdem można przejechać od 1200 do 800 km.

Dolać odczynnik do zbiornika lub zlecić wykonanie tej czynności ASO.

zapala się.

„XXX KM stop dodaj AdBlue”

Komunikat się pojawia w momencie włączania zapłonu oraz w późniejszym czasie:

- Co około 100 km: pojazdem można przejechać od 800 do 200 km;

- Co około 50 km: pojazdem można przejechać niecałe 200 km.

W każdym przypadku jak najszybciej uzupełnić poziom odczynnika lub zlecić wykonanie tej czynności ASO.

miga.

„0 KM stop dodaj AdBlue”

Silnika nie można uruchomić.

Aby ponownie uruchomić silnik, uzupełnić poziom odczynnika w zbiorniku.

Usterka systemu

Lampce kontrolnej może towarzyszyć sygnał dźwiękowy.

Lampki kontrolne

Komunikat

Wskazania

i © zapalają się.

„Skontroluj układ wydechowy”

Oznacza usterkę w systemie. Należy skontaktować się jak najszybciej z Autoryzowanym Partnerem marki.

i © zapalają się.

„XXX KM stop oczyść wydech”

Oznacza to usterkę systemu; pojazd może przejechać maksymalnie 800 km, po czym rozruch silnika nie będzie możliwy.

Ostrzeżenia są powtarzane:

- Co 100 km, aż do zmniejszenia maksymalnego zasięgu do 200 km (po tym przebiegu silnika nie można uruchomić);

- Co 50 km, aż do zmniejszenia maksymalnego zasięgu do 200 km (po tym przebiegu silnika nie można uruchomić).

Należy skontaktować się jak najszybciej z Autoryzowanym Partnerem marki.

i © zapalają się.

„0 KM stop oczyść wydech”

Oznacza, że pojazdu nie będzie można ponownie uruchomić, gdy wyłączony zostanie zapłon. Skontaktować się z Autoryzowanym Partnerem marki.
