Tylna kanapa: funkcje

Funkcje

OSTRZEŻENIE
Ze względów bezpieczeństwa, ustawienia należy zmieniać na postoju.

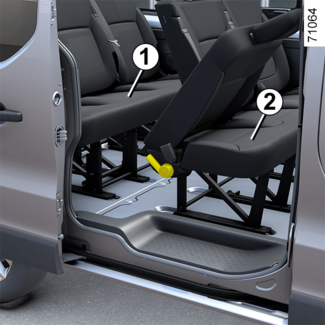

Zależnie od wersji pojazdu, z tyłu mogą znajdować się dwie kanapy: kanapa 2 (drugi rząd foteli) i kanapa 1 (trzeci rząd foteli).

Kanapa 2

OSTRZEŻENIE
Po ponownym rozłożeniu tylnych kanap należy się upewnić, czy są one prawidłowo zablokowane.
Trzeba się również upewnić, czy klamry bocznych pasów bezpieczeństwa są zablokowane w zamku.

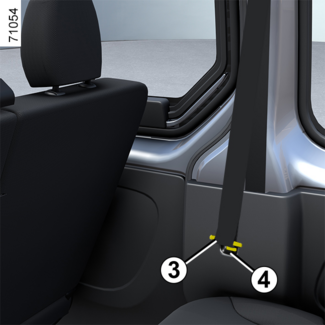

Włóż klamry 3 do gniazd 4 przed rozpoczęciem składania oparcia (oparć).

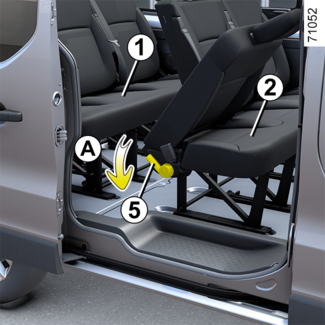

Aby ułatwić dostęp do ostatniego rzędu (kanapa 1), przesuń element sterujący 5 w dół (ruch A) w celu odchylenia oparcia kanapy 2.
Nie wolno zapomnieć o ponownym zapięciu pasa, gdy na danym siedzeniu podróżuje pasażer.

Wyjście awaryjne

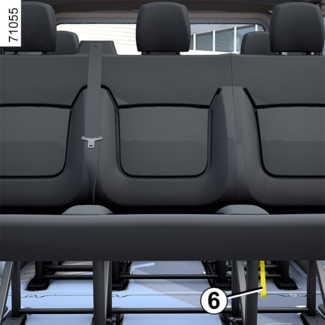

W przypadku wyjścia awaryjnego użyj jednego z dwóch czerwonych pasków 6 znajdujących się pod kanapą w drugim rzędzie 3.
Dostęp do nich można uzyskać z przodu (drugi rząd) i z tyłu (trzeci rząd).
Aby odblokować oparcie kanapy, pociągnij jeden z czerwonych pasków 4, następnie przechyl oparcie do przodu.

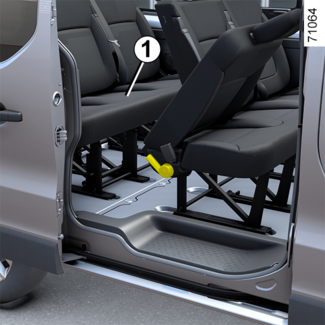

Kanapa 1

Można ją odchylić i złożyć.

W celu jej rozłożenia

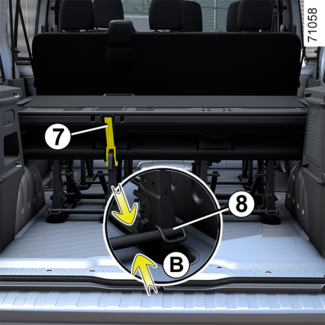

  • Pociągnij za pas odblokowujący oparcie 7;
  • złóż oparcie na siedzisko fotela.
OSTRZEŻENIE
Przy składaniu lub rozkładaniu tylnej kanapy, należy sprawdzić, czy mocowania kanapy są czyste (nie powinny znajdować się w nich kamyki, kawałki materiału lub inne elementy, które mogłyby utrudnić prawidłowe zablokowanie kanapy).

Składanie kanapy w całości

(zależnie od wersji pojazdu)
  • Chwyć drążki 8 i przysuń je równocześnie do siebie (ruch B);
  • przechylić siedzenie do przodu aż do zablokowania;

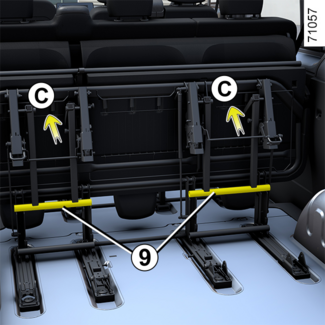

  • naciśnij górną część siedziska (punkt C) i zablokuj fotel w wybranym położeniu, popychając dźwignie blokujące 9;
  • sprawdzić prawidłowe zablokowanie.

Demontaż/montaż kanap 1 i 2

(zależnie od wersji pojazdu)
OSTRZEŻENIE
Po ponownym rozłożeniu tylnych kanap należy się upewnić, czy są one prawidłowo zablokowane.
Trzeba się również upewnić, czy klamry bocznych pasów bezpieczeństwa są zablokowane w zamku.
OSTRZEŻENIE
Należy koniecznie ustawiać tylne kanapy w ich oryginalnych punktach mocujących.
W czasie jazdy używanie kanapy "tyłem do kierunku jazdy" jest zabronione.
OSTRZEŻENIE
Ze względów bezpieczeństwa, ustawienia należy zmieniać na postoju.
OSTRZEŻENIE
Zabrania się zamiany kanap 1 i 2.
Ich demontaż i montaż odbywa się w taki sam sposób.

Demontaż

W pierwszej kolejności należy zwolnić boczne pasy bezpieczeństwa, wyjmując ich klamry z zamka.

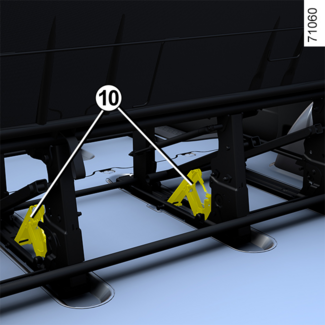

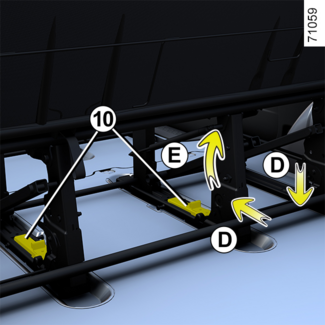

  • Pod kanapą naciśnij przycisk blokady 9, następnie pociągnij element do przodu (ruch D);
  • podnieś element do góry (ruch E);

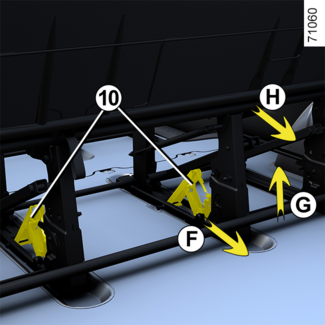

  • przesuń kanapę do tyłu w celu zwolnienia z tylnych punktów mocujących (ruch F);
  • podnieś kanapę (ruch G);
  • ponownie przesuń kanapę do tyłu (ruch H) w celu zwolnienia z przednich punktów mocujących;
  • wyciągnąć kanapę przodem pojazdu.
Porada
Zamontuj kanapę 2 przed zamontowaniem kanapy 1.

Zakładanie wycieraczki

  • Ustaw kanapę odpowiednio względem przednich punktów mocujących;
  • pchnij kanapę w taki sposób, aby mogła opaść na tylne punkty mocujące;
  • opuść zamki 9 i naciśnij je do zablokowania;
  • sprawdź prawidłowe wyrównanie znaków na blokadach 9.
