Ostrzeżenie o zmianie pasa ruchu

  • 1
  • 2
  • 3
  • 4
  • 5

Ostrzeżenie o zmianie pasa ruchu

Prezentacja

Porada
W każdej chwili można przejąć kontrolę nad pojazdem, zmieniając położenie kierownicy.
Wykorzystując informacje przesyłane przez kamerę 1, funkcja ostrzega kierowcę o przejechaniu przez linię (przerywaną lub ciągłą) bez włączonego kierunkowskazu.
OSTRZEŻENIE
Funkcja ta jest dodatkowym ułatwieniem w prowadzeniu pojazdu. Funkcja w żadnym razie nie zastępuje kierowcy, który musi zachować uwagę i który ponosi odpowiedzialność za utrzymanie ciągłej kontroli nad pojazdem.
System ostrzegający o zjeżdżaniu z pasa ruchu nie koryguje toru jazdy pojazdu.

Lokalizacja kamery 1

Upewnij się, że przednia szyba nie jest zanieczyszczona (brud, błoto, śnieg, zaparowanie itd.).

Włączanie/wyłączanie

OSTRZEŻENIE
Ze względów bezpieczeństwa, ustawienia należy zmieniać na postoju.
Porada
Następnie, w zależności od czasu, który upłynął od ostatniego wyłączenia silnika, alerty są ponownie aktywowane:
  • gdy pojazd zostanie odblokowany;
lub
  • przy otwieraniu drzwi;
lub
  • przy ponownym uruchamianiu silnika.

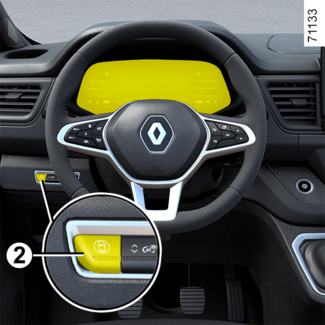

Pojazdy wyposażone w przycisk "Moje bezpieczeństwo" 2

Ustawienia wyłączania i włączania funkcji można skonfigurować w trybie "Użytkownika" funkcji "Moje bezpieczeństwo" MY SAFETY.
Jeżeli wyłączenie funkcji zostało wcześniej skonfigurowane w trybie "Użytkownika":
  • aby wyłączyć funkcję, naciśnij dwukrotnie przycisk 2. Lampka ostrzegawcza ma kolor biały, lampka ostrzegawcza ma kolor żółty lub, w zależności od wersji pojazdu, lampka ostrzegawcza na tablicy wskaźników ma kolor żółty.
  • aby ponownie włączyć funkcję, naciśnij raz przycisk 2. Na tablicy wskaźników zapala się lampka ostrzegawcza lub, zależnie od wersji pojazdu, szara lampka ostrzegawcza .

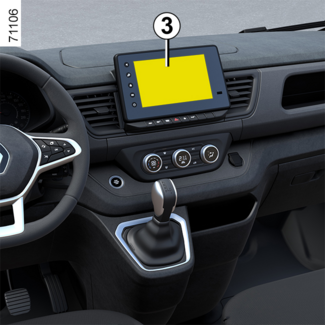

Pojazdy wyposażone w ekran multimedialny 3

Aby włączyć lub wyłączyć funkcję, skorzystać z instrukcji systemu multimediów.
Wybrać ON lub OFF.

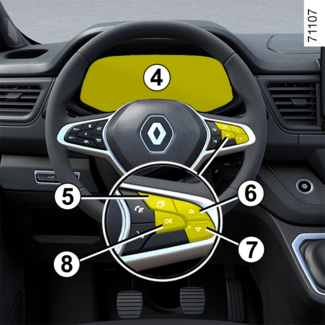

Włączanie/wyłączanie systemu z poziomu komputera pokładowego 4

Gdy pojazd jest nieruchomy, aby wyłączyć/włączyć alarm:
  • naciśnij przełącznik 5 tyle razy, ile to konieczne, aby przejść do zakładki "" lub, w zależności od wersji pojazdu, do zakładki "";
lub
  • naciśnij element sterujący 5 i kilkakrotnie naciśnij element sterujący 6 lub 7, aby przejść do zakładki ;
  • zależnie od wersji pojazdu naciśnij przełącznik OK8;
  • naciśnij element sterujący 6 lub 7 tyle razy, ile to konieczne, aby przejść do menu , następnie naciśnij przełącznik OK8;
  • naciśnij element sterujący 6 lub 7 tyle razy, ile to konieczne, aby przejść do menu "SYSTEMY WSPOMAGAJĄCE KIEROWCĘ", następnie naciśnij przełącznik OK8;
  • naciśnij element sterujący 6 lub 7 tyle razy, ile to konieczne, aby przejść do menu "Poza drogą", następnie naciśnij przełącznik OK8;
  • naciśnij ponownie przełącznik OK8, aby włączyć lub wyłączyć alarm:
    • alarm aktywowany;
    • alarm wyłączony.
Gdy funkcja jest wyłączona, lampka ostrzegawcza ma kolor biały, lampka ostrzegawcza ma kolor żółty lub, w zależności od wersji pojazdu, lampka ostrzegawcza na tablicy wskaźników ma kolor żółty.

Czynność

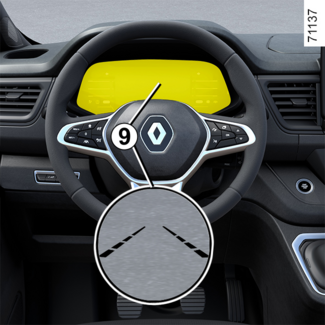

Gdy funkcja jest włączona, zależnie od wersji pojazdu, lampka ostrzegawcza lub lampka ostrzegawcza oraz wskaźniki lewej i prawej linii 9 świecą na szaro na tablicy wskaźników.
Funkcja ostrzegania jest w stanie gotowości, jeśli:
  • gdy prędkość pojazdu wynosi od 65 km/h do 170 km/h;
i
  • lampka lub, w zależności od wersji pojazdu, lewe i prawe kierunkowskazy 9 i lampka sygnalizacyjna świecą na biało na tablicy wskaźników.
Funkcja uruchamia alarm, jeżeli jedna linia zostanie przekroczona bez włączenia kierunkowskazu.
Funkcja sygnalizuje kierowcy:
  • poprzez emisję sygnału dźwiękowego;
  • lampka ostrzegawcza miga na biało lub, w zależności od wersji pojazdu, lampka ostrzegawcza świeci się na czerwono oraz kontrolka 9 po stronie przekroczonej linii zmienia kolor na czerwony na tablicy wskaźników.

Ustawienia

Pojazdy wyposażone w ekran multimedialny.

Procedura uzyskiwania dostępu do ustawień funkcji z ekranu multimedialnego 3 jest opisana w instrukcji systemu multimediów:
  • "Głośność": dostosuj głośność alarmu;
  • "Alarm": ustawienie poziomu czułości wykrywania linii. W tym celu wybrać:
    • "Późno": linia wykryta po przekroczeniu;
    • "Standardowo": linia wykrywana po zbliżeniu;
    • "Wcześnie": linia wykryta, gdy pojazd jest w pobliżu.
W celu uzyskania dalszych informacji należy zapoznać się z instrukcją dotyczącą multimediów.

Pojazdy bez ekranu multimedialnego

Gdy pojazd jest nieruchomy, aby wyłączyć/włączyć alarm:
  • naciśnij przełącznik 5 tyle razy, ile to konieczne, aby przejść do zakładki "" lub, w zależności od wersji pojazdu, do zakładki "";
lub
  • naciśnij element sterujący 5 i kilkakrotnie naciśnij element sterujący 6 lub 7, aby przejść do zakładki ;
  • zależnie od wersji pojazdu naciśnij przełącznik OK8;
  • naciśnij element sterujący 6 lub 7 tyle razy, ile to konieczne, aby przejść do menu , następnie naciśnij przełącznik OK8;
  • naciśnij element sterujący 6 lub 7 tyle razy, ile to konieczne, aby przejść do menu "SYSTEMY WSPOMAGAJĄCE KIEROWCĘ", następnie naciśnij przełącznik OK8;
  • naciśnij kilkakrotnie element sterujący 6 lub 7, aby przejść do menu "System ostrzegający o zjeżdżaniu z pasa ruchu", a następnie naciśnij przełącznik 8OK ;
  • kilkakrotnie naciśnij element sterujący 6 lub 7, aby zmienić ustawienie. Nacisnąć przełącznik 8OK.

Regulacja czułości:

  • kilkakrotnie naciśnij element sterujący 6 lub 7, aby wyświetlić menu "Głośność ostrzeżenia o zmianie pasa ruchu" lub "Czułość ostrzeżenia o zmianie pasa ruchu". Naciśnij przełącznik OK8

Regulacja głośności:

  • kilkakrotnie naciśnij element sterujący 6 lub 7, aby wyświetlić menu "Głośność ostrzeżenia o zmianie pasa ruchu". Naciśnij przycisk 8 OK;
  • kilkakrotnie naciśnij element sterujący 6 lub 7, aby zmienić ustawienie. Naciśnij przycisk 8 OK.

Funkcja tymczasowo niedostępna/wyłączona

Funkcja jest tymczasowo niedostępna lub wyłączona w następujących przypadkach:
  • zbyt szybkie przekroczenie linii;
  • jazda po linii;
  • około cztery sekundy po zmianie pasa ruchu;
  • pokonywanie ostrego łuku;
  • ograniczona widoczność;
  • jeden z kierunkowskazów jest włączony;
  • włączenie świateł awaryjnych;
  • włączenie biegu wstecznego;
  • silne przyspieszenie;
  • zmiana szerokości pasa ruchu;
  • działanie elektronicznego systemu stabilizacji toru jazdy ESC;
  • działanie układu zapobiegającego blokowaniu kół podczas hamowania;
  • działanie aktywnego systemu hamowania awaryjnego.
Gdy funkcja nie jest dostępna, lampka kontrolna lub, w zależności od wersji pojazdu, lewa i prawa linia 8 oraz lampka sygnalizacyjna świecą na szaro na tablicy wskaźników.
Jeżeli przednia kamera jest zasłonięta, na tablicy wskaźników pojawia się komunikat "Kamera przód brak widoczności". Należy wyczyścić obszar, w którym znajdują się czujniki.

Automatyczne wyłączanie systemu

System jest automatycznie wyłączany, gdy:
  • elektroniczny system kontroli toru jazdy (ESC) jest wyłączony lub działa nieprawidłowo;
  • układ zapobiegający blokowaniu kół podczas hamowania działa nieprawidłowo;
  • Hak holowniczy jest elektrycznie połączony z gniazdem zaczepu przyczepy;
  • wyświetlana jest lampka ostrzegawcza .
Gdy funkcja jest wyłączona, lampka ostrzegawcza ma kolor biały, lampka ostrzegawcza ma kolor żółty lub, w zależności od wersji pojazdu, lampka ostrzegawcza na tablicy wskaźników ma kolor żółty.

Nieprawidłowości w działaniu

Gdy system wykryje usterkę działania, w zależności od pojazdu:
  • lampka ostrzegawcza ma kolor biały, lampka ostrzegawcza ma kolor żółty lub lampka ostrzegawcza na tablicy wskaźników ma kolor żółty;
  • w niektórych przypadkach lampce towarzyszy komunikat:
    • « Asystent jazdy niedostępny » ;
    lub
    • "Sprawdź systemy wspomagające jazdę";
    lub
    • « Kamera przód skontroluj ».
W takich przypadkach należy zwrócić się do ASO.

Uwaga:

OSTRZEŻENIE
Funkcja ta jest dodatkowym ułatwieniem w prowadzeniu pojazdu. Funkcja w żadnym razie nie zastępuje kierowcy, który musi zachować uwagę i który ponosi odpowiedzialność za utrzymanie ciągłej kontroli nad pojazdem.
Czynności/naprawy systemu
  • W przypadku zderzenia istnieje ryzyko przestawienia kamery, co może wpłynąć na działanie systemu. Należy wyłączyć funkcję i skontaktować się z autoryzowanym partnerem marki.
  • Wszystkie czynności (naprawy, wymiana części, modyfikacje przedniej szyby itp.) w obrębie kamery muszą wykonywać wykwalifikowani specjaliści.
Jedynie partner marki jest upoważniony do naprawy systemu.
Sytuacje, kiedy działanie systemu jest zakłócone
Działanie systemu może być zakłócone przez pewne warunki i okoliczności, takie jak:
  • zanieczyszczona przednia szyba (brud, lód, śnieg, skropliny itp.);
  • niesprzyjające warunki atmosferyczne (śnieg, deszcz, grad, gołoledź itp.);
  • słaba widoczność (noc, mgła itp.);
  • oznaczenia na jezdni są nieregularne lub trudne do wykrycia (np. częściowo zatarte, nadmierne odstępy, zniekształcona nawierzchnia drogi itp.);
  • oślepienie (rażące słońce, światła pojazdów nadjeżdżających z przeciwka itp.);
  • wąska, kręta lub pofalowana droga (wiele zakrętów itp.);
  • samochód jedzie w małym odstępie za innym pojazdem znajdującym się na tym samym pasie ruchu.
Ryzyko fałszywych ostrzeżeń lub braku ostrzeżeń
